產品介紹

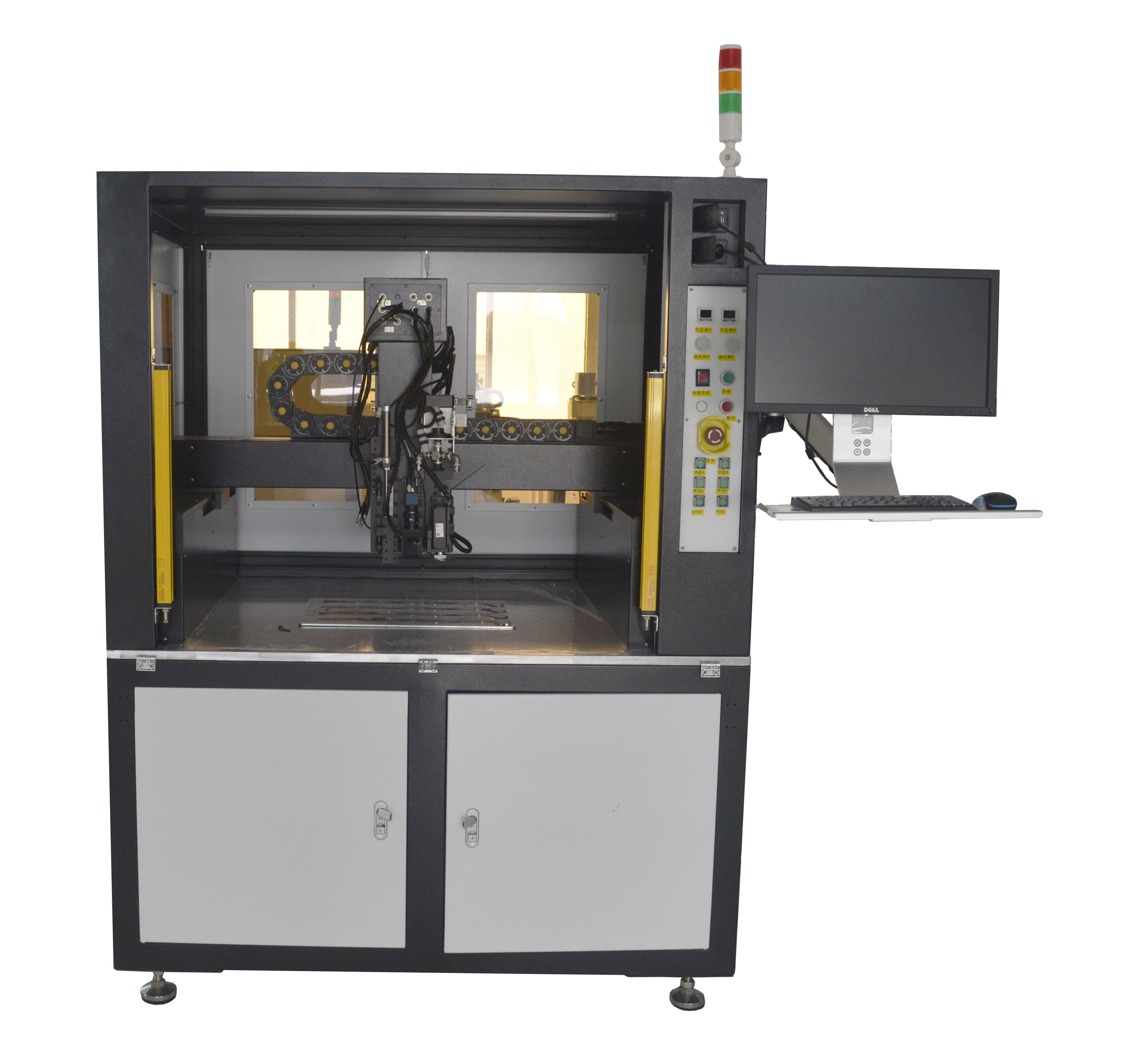

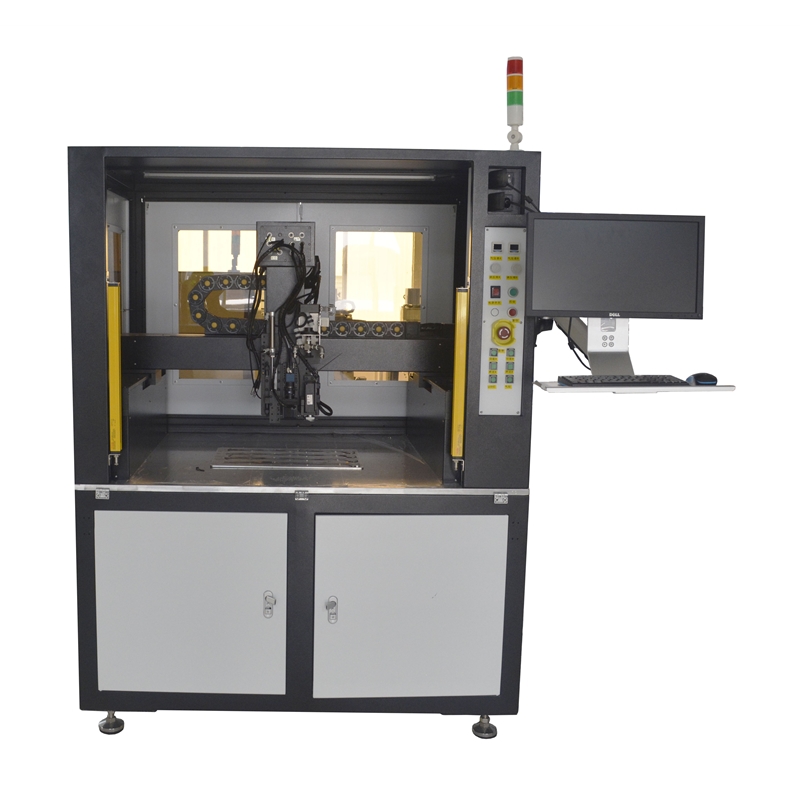

| 型號 | XY-E300 |
| 有效運動行程 | x300*Y300*Y120mm |
| 最大負載 | XY: 30kg; Z: 8KG |
| 移動速度 | XY:≤400mmls; Z:≤200mm/s |
| 顯示方式 | 17寸以上戴爾顯示屏 |
| 解析精度 | ±0.01mm |
| 視覺系統 | CCD |
| 傳送方式 | 皮帶輸送 |
| 來料感應 | 光纖/光電 |
| 整體結構 | 方鋼/鋁型材結構 |
| 馬達系統 | 松下伺服電機+驅動器 |
| 傳動方式 | 臺灣TBV/HIWIN滾珠絲杠+直線導軌 |
| 測高功能 | 有(可選配) |
| 自動稱重功能 | 有(可選配) |
| 自動清潔功能 | 有(可選配) |
| 分析天平功能 | 有(可選配) |
| 待板功能 | 有(可選配) |
| 工件加熱功能 | 有(可選配) |
| 出膠方式 | 針筒/高精密點膠閥/噴射閥（可選配) |
| 編輯模式 | PC |
| 工控機 |
ntel i5/128固態/4個USB、*HDMI接口,1*VAG接口，1*AUDlo,
2*COM，2*千兆網口
|
| 輸入電源 | AC220V 50-60Hz |
| 工作環境溫度 | 10-40℃ |
| 外型尺寸 |
約W1250*L1230*H1700mm
(尺寸僅供參考，具體以實物為準)
|
| 重量 | 約450kg |
視覺定位詳解：
1.為了實現高精度點膠，為標準點膠機增加了圖像檢測功能。圖像設備能夠檢測目標點膠產品的位置，對目標點膠產品進行位置校正，進而對機械手的運動軌跡校正，達到高精度點膠的目的；
2.改變了傳統的依靠針頭編程的方法，可以使用圖像來代替針頭編程，使編寫教導程序更加方便、快捷，同時編程的位置精度也大大提高；
3.支持陣列式檢測+點膠編程，可以先以陣列方式完成CCD檢測，然后再以陣列的方式進行點膠。這種方式減少了運動路徑，提高了點膠的效率。
高頻噴射閥簡述：
1. 最新的壓電驅動裝置，更快的點膠速度，極限頻率可達1400HZ；
2. 全新噴嘴、撞針設計，適用范圍更廣，更能滿足大粘度，大膠量的點膠需求；
3. 采用最新設計，簡化撞針調節方式，實現可視化調節；
4. 獨特的控制方式，可實現與平臺速度同步的變頻噴射；
5. 采用非接觸式點膠方式，消除Z軸運動，提高了生產效率；
6. 可更換的超硬材料的撞針和噴嘴，具用超長的使用壽命；
7. 最小膠量可小至1nl，最小線寬0.25mm,最小直徑0.2mm；
8. 噴射量可精確到1nl，膠點一致性可達2%；
9. 獨特的噴頭，流道與供料恒溫系統，確保膠水的粘度不受溫度影響，保持超高的一致性；
10. 高精度噴嘴與精密的結構設計，行程小，噴射力強，可以有效防止氣泡和散點現象發生；
11. 全新噴嘴，流道結構設計，耗材更少，拆裝保養更便捷；
12. 適用于低至高粘度流體及熱熔膠，模塊化切換，其靈活性可以滿足不斷變化的點膠需求
